【产品介绍】:

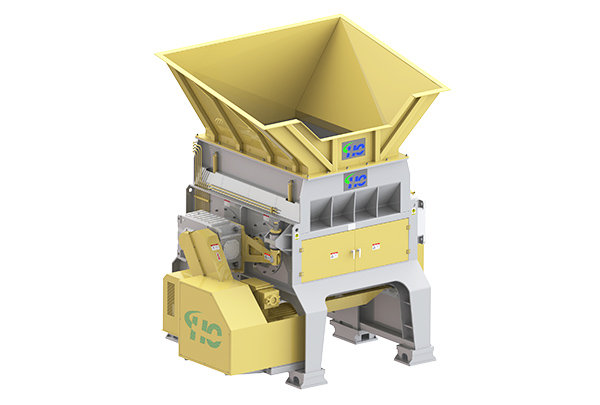

HC-SSD系列生活垃圾细碎机应用不同领域的不同材料破碎,如具有胶粘性的织物、成份复杂的生活垃圾、有一定韧性的鱼网尼龙织带、干湿不均的生物质原料(如:稻草秸杆)、工业固废(皮革、玻璃钢)、市政园林垃圾等。碎后尺寸可通过筛网控制在6-100mm,根据客户产量需求从5-20吨/小时不等。独特的切割区设计,保证两刀辊吃料均匀,减少主轴磨擦阻力。可拆式装刀座配合双面八角更换的方形刀头设计。比普通厂家刀具的使用寿命高一倍以上。主轴表面采用激光堆焊耐磨层,提高主轴耐磨强度与表面硬度,从而保证整机可靠性、稳定性。
硬塑料:胶头料、胶板 | 包装:编织袋、打包带 | 塑料容器:胶桶、PET瓶 | |
管材:PE、PVC管材 | 汽车:保护杠、座椅、皮革 | 轻金属:易拉罐、铁屑、铝板 | |
纺织品:碎布、尼龙、纤维 | 生活居家:地毯、麻袋、人造草 | 纸:书、报纸、文件 | |
塑料膜:农膜、标签 | RDF:秸秆、生活垃圾、稻草 | 能源:炼油油饼、棕榈果串 | |
木材:树根、木托盘 | 医疗:输液袋、管、手术垫 | 通讯电缆:电线、电话线、数据线 |
11 |
1.检修门 便于刀具、筛网的更换。并可快速清料。检修时无需任何的起重设备也无需人工进入机箱内部或拆除进料斗。 2.托架自动闭合 托架通过液压系统助力支撑,检修或换筛网时可通过旁边设置的旋扭开关自动开启与关闭。托架内筛网定位采用无螺栓插入式设计,方便快捷。 |
|
破碎室 机箱上设有独特的主轴安装定位装置与中部倾斜均料组 件,保证所有进料堆积在中部,无需任何的推料装置可 实现每个切屑刀辊自动均速给料,而且动刀与筛网间距 保持一致,可减少返料,降低主轴磨擦,从而增大产 量。机箱内侧镶嵌拆装式耐磨板,保护主体结构不受磨损。 |
||

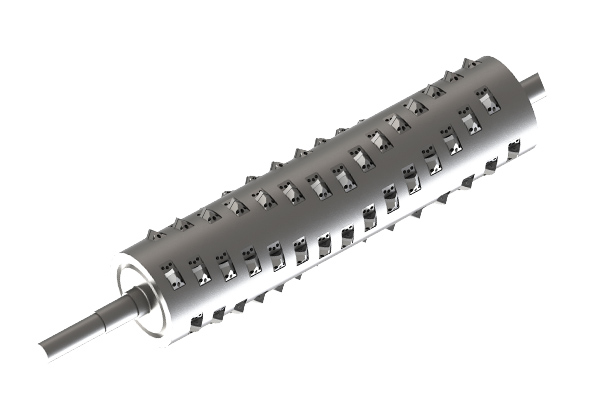

破碎刀辊:H型通用刀辊 此类刀具采用S螺旋或V型紧密、 排布,刀座与刀具均为螺检固定在主轴上,可拆式设计,保证主轴动平衡量,低振动、低噪音、高效率。 |
||

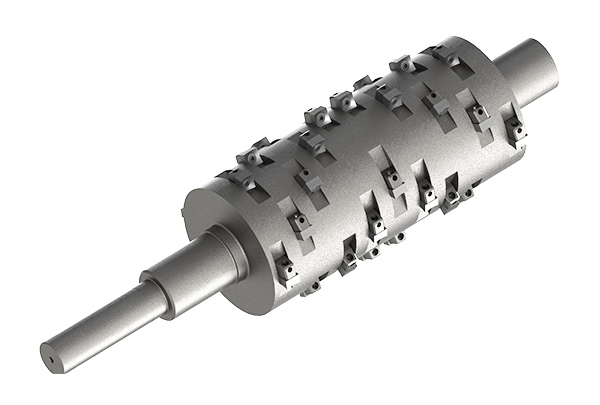

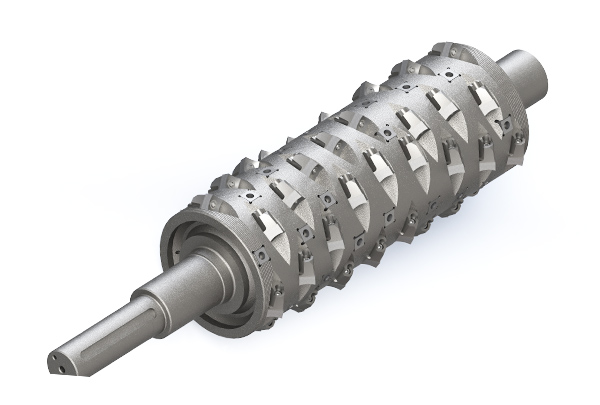

1.M型耐磨及硬料刀辊 此类主轴表面堆焊耐磨层,刀座分为可拆式与焊接式两种,主要处理农膜、PET瓶、编织袋、易拉罐、生活垃圾、管材、织物、胶块、医废等。 2.V型高效刀辊 此类刀辊表面加工成螺旋形大槽,耐磨性高,刀座排布紧 密,大产量、高效率 适合处理:硬塑料、纸、木材、纺织 品、桔杆稻草、中空桶。 |
||
刀具 刀具有两种材质:合金钢DC53与HARDOX550耐磨材料,跟据物料不同的特性及形状酌情选取。处理磨损性较大的物料时选用HARDOX耐磨材料。如:丝 织品、玻纤、生活垃圾、医废等。 |
||
装刀座 可拆式装刀座安装时与主轴凹槽两侧定位销限位,配合高 强度螺栓联接,定位精度高,承载受力强。刀具快速更 换,便于维护。 |
||
缓冲减振器 碎硬料时刀辊瞬间冲击负荷大,为防止碰刀及保护轴头不 过度受力,采用柔性缓冲支撑,并设有限位开关,跳动量 过大时,自动反转或停机。 |
||
皮带自动张紧座 电机安装在自动调节座上,可跟据预设张力值,自动调节 皮带松紧度。无需人为操作。在破碎过程中如有硬料或堵 塞,调节座会自动逆向旋转放松皮带,电机反转排出易物 或多余物料,可有效保护刀具及皮带不受损坏。 |
||
液力偶合器 通过液体在循环流动过程中,液体动能变化来传递动力 能适应外阻力的变使机器在一定范围内无极地变更输出轴 扭矩与转数。阻力大时,自动减速增加扭矩保证机器稳定 运行。泵轮与涡轮之间采用柔性联接,保证使用寿命。 |
型号 | HC-SSD1000 | HC-SSD1500 | HC-SSD2000 |
外形尺寸(L×W×H) | 3950×2580×4115mm | 4500×3000×4115mm | 5025×3020×4500mm |
进料高度 | 3300mm | 3300mm | 3300mm |
破碎腔尺寸 | 1730×1020mm | 2230×1550mm | 2750×2050mm |
总重 | 17.5~18.2吨 | 21~22.5吨 | 35.7~36.5吨 |
驱动单元 | |||
油箱容积 | 400L | 750L | 1000L |
系统压力 | 30MPa | 32MPa | 35MPa |
驱动方式 | 电机 / 液压 | 电机 /液压 | 电机 /液压 |
功率 | 2×55 / 2×75Kw | 2×90 / 2×110Kw | 2×132 / 2×160Kw |
控制系统 | PLC+MODBUS通讯 | PLC+MODBUS通讯 | PLC+MODBUS通讯 |
切割单元 | |||
刀辊数量 | 2 | 2 | 2 |
主轴转数 | 160-200/ 160-250 | 160-200/ 160-250 | 160-200/ 160-250 |
刀具数量 | 90 | 220 | 325 |
出料尺寸 | 6-100mm | 6-100mm | 6-100mm |
产量 | 6-7 T/H | 13-15T/H | 22-25T/H |
