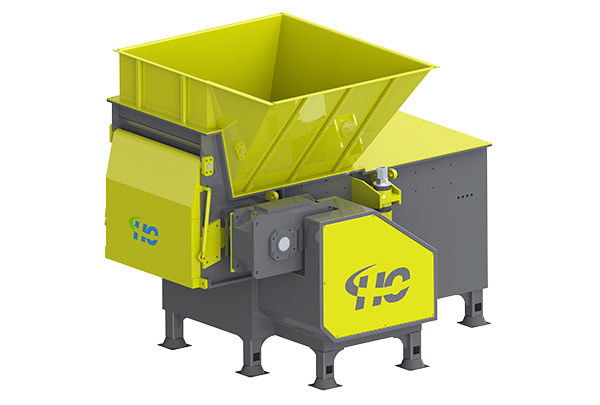

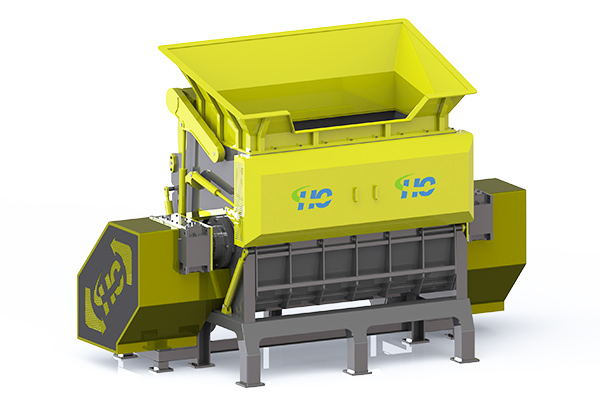

TSS系列单轴撕碎机

【产品介绍】:

HC-TSS系列单轴撕碎机采用了密排小刀片刀辊,设有液压推料箱、强制压料板等机构,具有低转速、低噪音、大扭矩、高效节能等优点。

刀具材料分为两种:高合金DC53材料及HARDOX耐磨材料,根据物料成分及特性合理选择。此类材料具有强度高、韧性好、不易断裂和耐磨等特点,并能在工作中保证锋利的刀刃,可八角互换使用。拆装、维修、保养十分方便。

跟据不同物料特性的堆积密度及进料方料,切屑刀辊与推料方式设有多种结构。均设有机器、电器过载保护、皮带自动张紧结构、主轴防缠绕保护。

适合处理各种实心体材料、缠绕性材料、塑料容器(膜、瓶) 、管材(PE管、PVC管)、纤维(尼龙、布料织物)、纸张、生活垃圾、废旧电线电缆、木材、托盘、等。

  硬塑料:胶头料、胶板 包装:编织袋、打包带 塑料容器:胶桶、PET瓶
  管材:PE、PVC管材 汽车:保护杠、座椅、皮革 轻金属:易拉罐、铁屑、铝板
  纺织品:碎布、尼龙、纤维 生活居家:地毯、麻袋、人造草 纸:书、报纸、文件
  塑料膜:农膜、标签 RDF:秸秆、生活垃圾、稻草 能源:炼油油饼、棕榈果串
  木材:树根、木托盘 医疗:输液袋、管、手术垫 通讯电缆:电线、电话线、数据线
性能特点



11

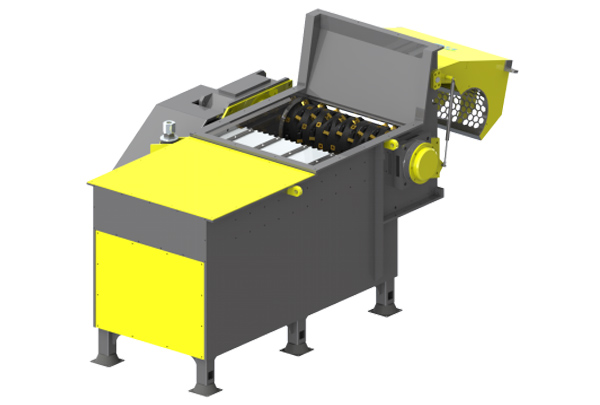

1.检修门

便于刀具、筛网的更换。并可快速清料。检修时无需任何的起重设备也无需人工进入机箱内部或拆除进料斗。

2.托架自动闭合

托架通过液压系统助力支撑,检修或换筛网时可通过旁边设置的旋扭开关自动开启与关闭。托架内筛网定位采用无螺栓插入式设计,方便快捷。










破碎室

机箱上设有独特的主轴安装定位装置与中部倾斜均料组  件,保证所有进料堆积在中部,无需任何的推料装置可  实现每个切屑刀辊自动均速给料,而且动刀与筛网间距  保持一致,可减少返料,降低主轴磨擦,从而增大产  量。机箱内侧镶嵌拆装式耐磨板,保护主体结构不受磨损。

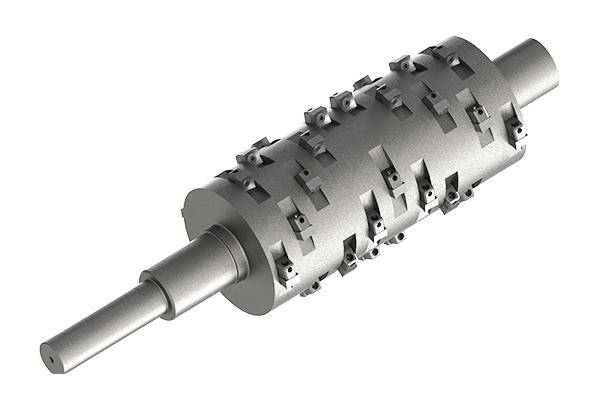

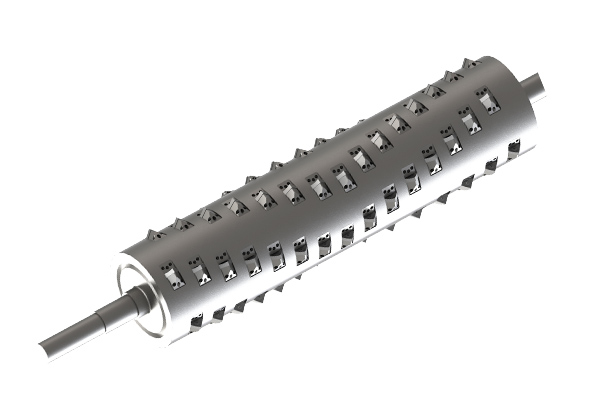

破碎刀辊:H型通用刀辊

此类刀具采用S螺旋或V型紧密、 排布,刀座与刀具均为螺检固定在主轴上,可拆式设计,保证主轴动平衡量,低振动、低噪音、高效率。










1.M型耐磨及硬料刀辊

此类主轴表面堆焊耐磨层,刀座分为可拆式与焊接式两种,主要处理农膜、PET瓶、编织袋、易拉罐、生活垃圾、管材、织物、胶块、医废等。

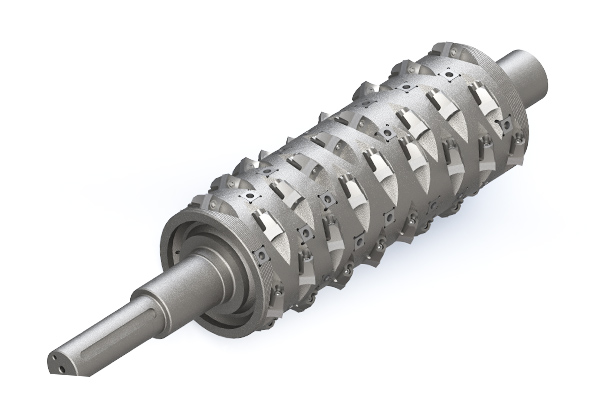

2.V型高效刀辊

此类刀辊表面加工成螺旋形大槽,耐磨性高,刀座排布紧  密,大产量、高效率 适合处理:硬塑料、纸、木材、纺织   品、桔杆稻草、中空桶。










刀具

刀具有两种材质:合金钢DC53与HARDOX550耐磨材料,跟据物料不同的特性及形状酌情选取。处理磨损性较大的物料时选用HARDOX耐磨材料。如:丝  织品、玻纤、生活垃圾、医废等。

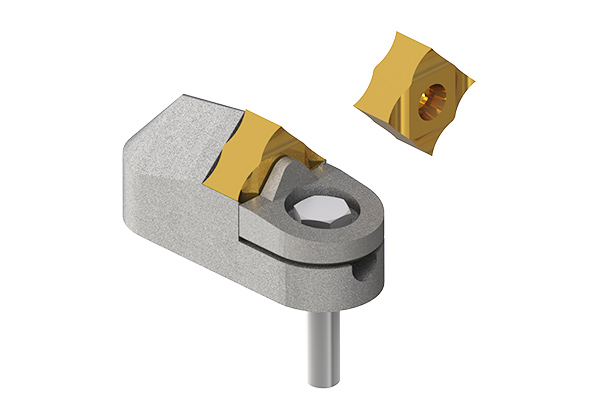

装刀座

可拆式装刀座安装时与主轴凹槽两侧定位销限位,配合高  强度螺栓联接,定位精度高,承载受力强。刀具快速更  换,便于维护。






缓冲减振器

碎硬料时刀辊瞬间冲击负荷大,为防止碰刀及保护轴头不    过度受力,采用柔性缓冲支撑,并设有限位开关,跳动量  过大时,自动反转或停机。








皮带自动张紧座

电机安装在自动调节座上,可跟据预设张力值,自动调节   皮带松紧度。无需人为操作。在破碎过程中如有硬料或堵   塞,调节座会自动逆向旋转放松皮带,电机反转排出易物   或多余物料,可有效保护刀具及皮带不受损坏。






液力偶合器

通过液体在循环流动过程中,液体动能变化来传递动力     能适应外阻力的变使机器在一定范围内无极地变更输出轴   扭矩与转数。阻力大时,自动减速增加扭矩保证机器稳定  运行。泵轮与涡轮之间采用柔性联接,保证使用寿命。

产品参数
型号 HC-HSS1000 HC-HSS800 HC-HSS600
外形尺寸(L×W×H) 2665×2000×2130mm 2665×1800×2130mm 2035×1400×1820mm
进料高度 2500mm 2500mm 2000mm
破碎腔尺寸 1740×2000mm 1740×1500mm 740×605mm
总重 4.6~5吨 3.5~4吨 1.7~2吨
驱动单元
油缸行程 800mm 800mm 500mm
系统压力 10MPa 10MPa 10MPa
液压站功率 2.2Kw 2.2Kw 1.5 Kw
驱动方式 电机 电机 电机
功率 45  /  55Kw 37/  45Kw 18.5/ 22Kw
控制系统 PLC PLC PLC
切割单元
刀辊数量 1 1 1
主轴转数 100-125/125-140 100-125/125-140 100-125/125-140
动刀数量 45 35 23
定刀数量 4 4 4
出料尺寸 12-100mm 12-100mm 12-100mm
